硅橡胶电缆
本产品按企业标准Q/CLG04-2003制造。
用途
本产品适用于发电、冶金、化工、港口及矿山等恶劣环境作移动电器设备之间电器连接。
型号：YGCB 、YGCB-HF46R、 YGCB-YVFR YVFB YFFB YVFPB YFFPB
额定电压：0.6/1kV
工作温度：-60℃-+180℃

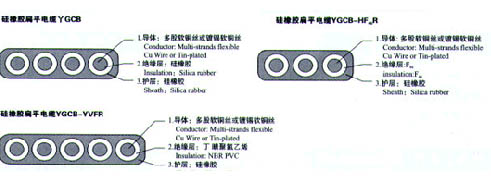

结构图如下：
 |
规格及参考数据
| 标称截面mm2 | 线芯Φmm | 绝缘厚度mm | 护套厚度mm | 间距mm | 电缆外径 mm |
| 4×1 | 1.29 | 0.8 | 1.6 | 1 | 17.76×6.09 |
| 6×1 | 1.29 | 0.8 | 1.6 | 1 | 25.54×6.09 |
| 8×1 | 1.29 | 0.8 | 1.6 | 1 | 33.32×3.09 |
| 4×1.5 | 1.56 | 1 | 1.6 | 1 | 20.44×6.76 |
| 6×1.5 | 1.56 | 1 | 1.6 | 1 | 29.56×6.76 |
| 8×1.5 | 1.56 | 1 | 1.6 | 1 | 38.68×6.76 |
| 4×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 27.1×8.05 |
| 6×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 39.8×8.05 |
| 8×2.5 | 2.05 | 1.4 | 1.6 | 1.5 | 52.5×8.05 |
| 4×4 | 2.6 | 1.8 | 1.7 | 1.7 | 33.3×9.6 |
| 6×4 | 2.6 | 1.8 | 1.7 | 1.7 | 49.1×9.6 |
| 4×6 | 3.15 | 2 | 1.9 | 2 | 38.4×11.5 |
| 6×6 | 3.15 | 2 | 1.9 | 2 | 56.7×11.5 |
| 3×10 | 4.4 | 2.5 | 2.4 | 2.4 | 37.8×14.2 |
| 6×10 | 4.4 | 2.5 | 2.4 | 2.4 | 73.2×14.2 |
| 3×25 | 6.81 | 2.8 | 2.7 | 2.8 | 48.23×17.81 |
| 6×25 | 6.81 | 2.8 | 2.7 | 2.8 | 93.86×17.81 |
| 4×35 | 7.9 | 3 | 3 | 3 | 70.6×19.9 |
| 3×50 | 9.2 | 3.2 | 3.1 | 3.4 | 59.8×21.8 |
| 4×50 | 9.2 | 3.2 | 3.1 | 3.4 | 78.8×21.8 |
| 3×70 | 12.6 | 3.4 | 3.3 | 3.8 | 72.4×26 |
